Kalvokytkimen näppäimistö: Kattava tutkimus niiden merkityksestä, ominaisuuksista ja sovelluksista

1. Johdanto

Nykyaikaisten elektroniikan ja teollisuusohjausjärjestelmien valtakunnassa kalvokytkimet ovat nousseet välttämättömänä komponenttina. Näillä kompakteilla, monipuolisilla ja erittäin luotettavilla laitteilla on ratkaiseva rooli käyttäjän laitteiden vuorovaikutuksen mahdollistamisessa laajan teollisuuden spektrin välillä. Kalvokytkimet eivät ole vain todistus materiaalitieteen ja valmistustekniikan jatkuvasta edistyksestä, vaan myös avaintekijä tyylikkäiden, tehokkaiden ja käyttäjäystävällisten tuotteiden kehittämiselle.

2. määritelmä ja rakenne

Kalvokytkin on tyyppinen kytkin, joka koostuu useista kerroksista ohuita, joustavia materiaaleja. Perusrakenne sisältää tyypillisesti yläkerroksen, joka on usein polyesteristä tai polykarbonaatista valmistettu graafinen peittokuva. Tämä kerros toimii käyttöliittymänä, jonka käyttäjät ovat vuorovaikutuksessa suoraan esittämällä tarroja, symboleja ja muita visuaalisia vihjeitä toimintaa varten. Graafisen peittokuvan alla on johtava kerros, joka on yleensä valmistettu hopea -musteesta (hiilisummasta) tai johtavasta polymeeristä. Tämä kerros on vastuussa sähköisten signaalien kuljettamisesta kytkimen aktivoituessa.

Keskikerros on eriste, joka erottaa johtavat kerrokset ja estää lyhyitä piirejä. Se on valmistettu materiaaleista, kuten liima, ja se on tarkasti leikannut reikiä tai alueita, jotka määrittelevät kytkimen aktivointipisteet. Toinen johtava kerros sijoitetaan eristimen alle, ja se toimii samanaikaisesti ylemmän johtavan kerroksen kanssa. Kun paine kohdistetaan yläkerrokseen tietyssä pisteessä, kaksi johtavaa kerrosta joutuvat kosketukseen eristimen katkaisujen läpi, suorittamalla sähköpiirin ja lähettämällä signaalin kytkettyyn laitteeseen.

3. Tärkeimmät ominaisuudet

3.1 Kestävyys

Kalvokytkimet on suunniteltu kestämään suuren määrän käyttöjaksoja. Ne voivat kestää miljoonia puristimia ilman merkittävää hajoamista suorituskyvyssä. Tämä tekee niistä ihanteellisia sovelluksiin, joissa odotetaan usein käyttöä, kuten teollisuusohjauspaneeleissa, autoteollisuuden kojetauluissa ja kodinkoneiden hallintarajapinnoissa. Heidän vankka rakenne, jossa kerrokset on sitoutunut yhteen edistyneiden liimatekniikoiden avulla, varmistaa kulumiskestävyyden, jopa ankarissa ympäristöolosuhteissa.

3.2 Mukautettavuus

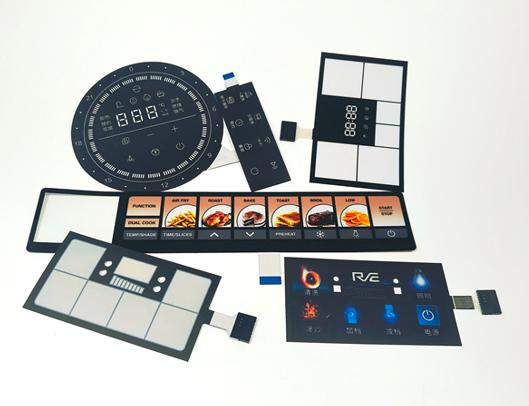

Yksi kalvokytkimien merkittävimmistä piirteistä on niiden korkea mukautettavuus. Valmistajat voivat luoda mukautettuja graafisia peittokuvia, joissa on ainutlaatuiset muodot, värit ja legendat vastaamaan eri tuotteiden erityisiä suunnitteluvaatimuksia. Kytkinelementtien koko ja asettelu voidaan myös räätälöidä käytettävissä olevan tilan ja käyttäjän käyttöliittymän suunnittelun mukaisesti. Tämä joustavuus mahdollistaa saumattoman integroinnin monenlaisten tuotteiden kanssa pienistä kädessä pidettävistä laitteista suuriin teollisuuslaitteisiin.

3.3 matala profiili ja kevyt

Kalvokytkimet ovat erittäin ohuita, tyypillisesti muutamasta millimetristä alle millimetriin. Tämä matala profiilisuunnittelu tekee niistä sopivia sovelluksiin, joissa tila on palkkiossa, kuten mobiililaitteissa, tablet -laitteissa ja puettavassa elektroniikassa. Niiden kevyt luonne edistää myös lopputuotteiden yleistä siirrettävyyttä ja helppokäyttöisyyttä.

3.4 Tiivistys ja ympäristövastus

Nämä kytkimet voidaan sulkea tehokkaasti suojaamaan pölyä, kosteutta ja muita epäpuhtauksia. Tiivistysprosessi varmistaa, että kytkimen sisäiset komponentit ovat suojattu ulkoisesta ympäristöstä, mikä parantaa niiden luotettavuutta ja elinikäistä, etenkin teollisuus- ja ulkosovelluksissa. Ne voivat toimia monissa lämpötiloissa ja kosteustasossa, mikä tekee niistä sopivia käytettäväksi erilaisissa ilmasto -olosuhteissa.

4. valmistusprosessi

Kalvokytkimien valmistus sisältää useita tarkkoja vaiheita. Ensinnäkin graafinen peittokuva on suunniteltu ja tulostettu korkealaatuisilla musteilla ja tulostustekniikoilla, kuten näytön tulostuksella tai digitaalisella tulostuksella. Sitten johtavat kerrokset kerrostetaan sopiviin substraateihin. Tämä voidaan tehdä menetelmillä, kuten roiskuttaminen ITO: n laskeutumiseen tai johtavien polymeerien pinnoitteeseen.

Eristekerros leikataan vaadittuun muotoon ja kooon käyttämällä suulakkeita tai laserleikkausprosesseja. Yksittäiset kerrokset kohdistetaan sitten huolellisesti ja sidotaan toisiinsa liimoilla, jotka on valittu niiden yhteensopivuuden suhteen materiaalien kanssa ja niiden kyky tarjota vahva, kestävä sidos. Lopuksi koottu ohut kalvokytkin tapahtuu tiukan laadunvalvontatestauksen varmistaakseen, että se täyttää vaaditut suorituskykystandardit.

5. sovellukset

5.1 Kulutuselektroniikka

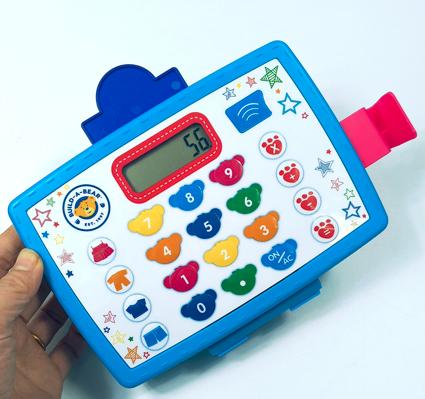

Kulutuselektroniikassa kalvokytkimiä käytetään laajasti tuotteissa, kuten kaukosäätimissä, näppäimistöissä ja kosketusarkissa paneeleissa. Ne tarjoavat yksinkertaisen ja intuitiivisen käyttöliittymän käyttölaitteille, kuten televisioille, DVD -soittimille ja äänijärjestelmille. Matkapuhelimissa ja tabletteissa ne integroidaan usein kosketus -näyttörajapintoihin, mikä myötävaikuttaa näiden laitteiden tyylikkään ja minimalistiseen suunnitteluun.

5.2 Autoteollisuus

Automotive -kojetaulut on varustettu kalvokytkimillä erilaisten toimintojen, kuten valojen, pyyhkimien ja ilmastonhallintajärjestelmien, ohjaamiseksi. Nämä kytkimet tarjoavat luotettavan ja pitkän kestävän ratkaisun ajoneuvojen hallintaan, kestävät värähtelyjä, lämpötilavaihteluita ja toistuvia käyttöä, jotka ovat ominaisia ​​autoteollisuudelle. Ne edistävät myös kojelaudan modernia ja ergonomista suunnittelua.

5.3 Teollisuuden valvontajärjestelmät

Teollisuusohjauspaneelit luottavat voimakkaasti kalvokytkimiin niiden kestävyyden ja muokattavuuden saavuttamiseksi. Niitä käytetään koneita, laitteita ja tuotantoprosesseja tehtaissa, voimalaitoksissa ja muissa teollisuusasetuksissa. Mahdollisuus luoda räätälöityjä kytkimiä tietyillä toiminnoilla ja tarroilla tekee niistä ihanteellisen valinnan monimutkaisissa teollisuusohjaussovelluksissa.

5.4 Lääketieteelliset laitteet

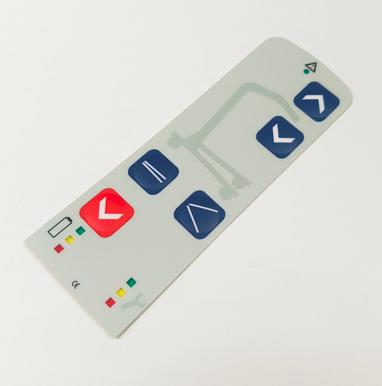

Lääketieteellisellä alalla kalvokytkimiä käytetään monissa laitteissa, mukaan lukien potilasmonitorit, infuusiopumput ja diagnostiset laitteet. Niiden matala profiilisuunnittelu, kestävyys ja puhdistuksen helppous tekevät niistä sopivia käytettäväksi lääketieteellisissä ympäristöissä, joissa hygienia ja luotettavuus ovat erittäin tärkeitä.

6. Tulevat trendit

Kun tekniikka kehittyy edelleen, kalvokytkimien odotetaan näkevän lisää kehitystä. Uusien materiaalien kehittäminen, joilla on parantunut johtavuus, joustavuus ja kestävyys, johtaa todennäköisesti entistä tehokkaampiin ja luotettaviin kytkimiin. Siellä on myös kasvava suuntaus ohuiden kalvokytkimien integrointiin muihin tekniikoihin, kuten kosketus - sensing ja haptinen palaute, luodakseen syventäviä ja intuitiivisia käyttökokemuksia.

Lisäksi miniatyrisoinnin kysyntä ja energiatehokkaiden laitteiden kasvava tarve ohjaavat pienempien, enemmän virran tietoisten kalvokytkimien kehitystä. Nämä trendit avaavat uusia mahdollisuuksia kalvokytkimien käyttöön nousevissa tekniikoissa, kuten esineiden Internetissä, joissa suuri joukko pieniä, kytkettyjä laitteita vaatii yksinkertaisia ​​ja luotettavia käyttäjä- - rajapintakomponentteja.

Yhteenvetona voidaan todeta, että kalvokytkimistä on tullut olennainen osa modernia tekniikkaa, joka tarjoaa yhdistelmän ominaisuuksia, jotka tekevät niistä sopivia laajaan joukkoon sovelluksia. Niiden kestävyys, muokattavuus ja alhainen profiilisuunnittelu ovat tehneet niistä suositun valinnan valmistajille eri aloilla. Teknologian edetessä näillä kytkimillä on todennäköisesti entistä merkittävämpi rooli innovatiivisten ja käyttäjäystävällisten tuotteiden kehittämisen mahdollistamisessa.
